Eingelegte und geölte Stahlplatte

Beizblech, dessen vollständiger Name „warmgewalzte, gebeizte und geölte Bleche und Coils“ lautet, ist eine Art Stahlprodukt, das aus hochwertigen warmgewalzten dünnen Coils hergestellt wird. Das Rohmaterial durchläuft eine komplette Beizlinie, um Oberflächenzunder zu entfernen, gefolgt von Kantenbeschnitt, Endbearbeitung und anderen Endbearbeitungsverfahren.

Im Vergleich zu gewöhnlichem warmgewalztem Stahl zeichnet es sich durch eine bessere Oberflächenbeschaffenheit, engere Maßtoleranzen und eine überlegene Stanzleistung aus. Mittlerweile ist gebeiztes und geöltes Stahlblech deutlich kostengünstiger als kaltgewalztes Stahlblech. Aus diesem Grund gilt es als idealer kostensparender Ersatz, der „kaltgewalzten Stahl durch warmgewalztes Material ersetzt“.

Eingelegte und geölte Stahlbleche finden umfangreiche Anwendung im Automobilbau, im Maschinenbau, in der Herstellung von Haushaltsgeräten, in der Leichtindustrie und in der Eisenwarenbranche. PO-Stahlblech wird besonders bei der Herstellung von Autofahrwerksteilen, Radnaben, Kompressorgehäusen und anderen Schlüsselkomponenten verwendet.

Kritische Kontrollpunkte in unserem Beizprozess

Kantenbeschnittpräzision: Wir wenden Seitenbeschnitt mit einer Schlitzbreitentoleranz von ±0,5 mm an, um kaltverfestigte Kanten zu vermeiden. Dies verhindert Kantenrisse beim Tiefziehen von Radnaben – ein häufiger Fehler bei der Verwendung von unbesäumtem HRC.

Kontrolle des Ölgewichts: Nach dem Beizen tragen wir Rostschutzöl in einer Menge von 1,0–2,0 g/m² auf (beide Seiten). Für Kunden, die Roboterschweißen verwenden, können wir diesen auf Anfrage auf 0,5–0,8 g/m² anpassen, um Schweißspritzer und Porosität zu vermeiden – dies ist ein spezifisches Problem, das wir für Tier-1-Zulieferer der Automobilindustrie gelöst haben.

Oberflächenrauheit (Ra): Im Gegensatz zu Standard-HRPO, das ~Ra 1,5–2,5 μm bietet, bieten wir eine feinbearbeitete Variante mit Ra ≤ 1,2 μm für Anwendungen an, die eine direkte Lackierung ohne Zwischenschleifen erfordern.

Vergleich zwischen gebeiztem Stahlblech und kaltgewalztem Stahlblech

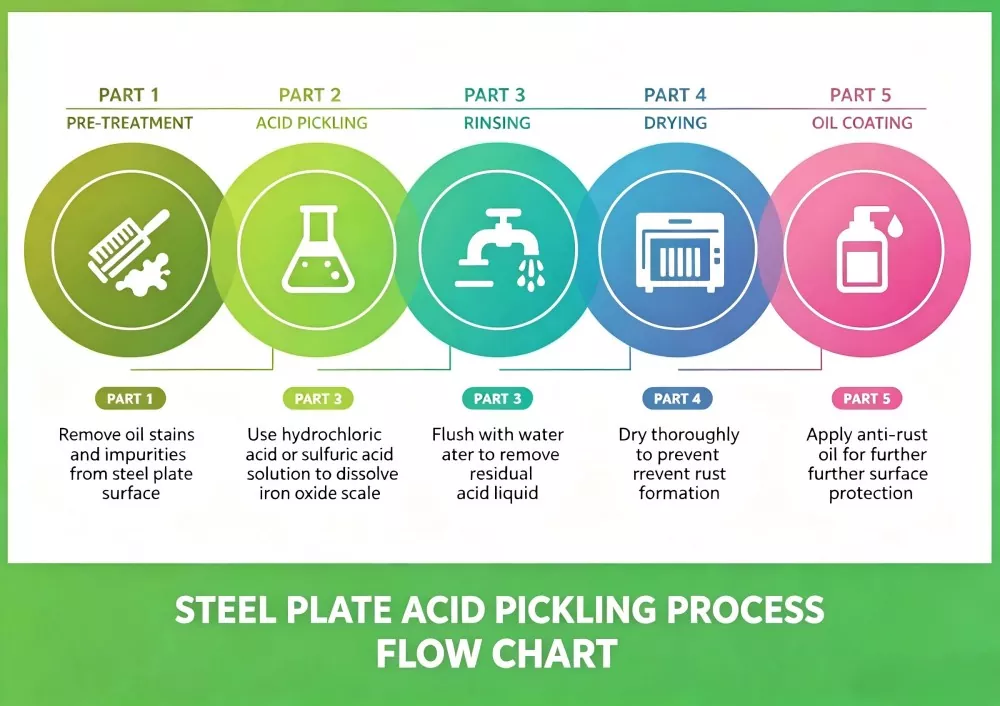

Prinzip des Beizens von Stahl

Beim Beizen wird auf die chemische Lösungskraft von Säuren zurückgegriffen.

In unseren industriellen kontinuierlichen Beizlinien verwenden wir überwiegend hochkonzentrierte Salzsäure (HCl) mit einer Konzentration von 18–22 %, gekoppelt mit einem proprietären Korrosionsinhibitor. Diese spezielle Formulierung entfernt wirksam Magnetitablagerungen (Fe₃O₄) und verhindert gleichzeitig wasserstoffinduzierte Blasenbildung auf dem Stahlsubstrat – ein kritischer Kontrollpunkt, der professionelle Beizmeister von allgemeinen Verarbeitern unterscheidet.

Diese Säuren lösen chemische Reaktionen mit Oxiden und Verunreinigungen aus, die die Oberfläche gebeizter und geölter Stahlplatten bedecken, diese Substanzen auflösen und von der Stahlbasis lösen.

Referenz für Anwendungen, gängige Güten und Spezifikationen für gebeizte Stahlbleche

Wann sollte kaltgewalzter Stahl durch HRPO ersetzt werden?

Real-Case-Referenz 1

Kostensenkungsprojekt für einen deutschen Landmaschinenhersteller

Herausforderung: Der Kunde verwendete kaltgewalzten 2,0-mm-CR4-Stahl für die Halterungen der Erntemaschinenkabine, wobei die Materialkosten 34 % der gesamten Teilekosten ausmachten. Sie brauchten eine Alternative, ohne ihre vorhandenen Stanzwerkzeuge umrüsten zu müssen.

Unsere Intervention: Nach der Analyse ihrer Zeichnung (Biegeradius R=6 mm, Dickentoleranz ±0,08 mm) empfahlen wir den Ersatz durch 2,0 mm SPHC-PO. Wir haben das Ölgewicht auf 0,6 g/m² angepasst, um sicherzustellen, dass die Roboterschweißlinie (Marke Fronius) keine Porositätsprobleme aufweist.

Ergebnis: 22 % Materialkosteneinsparung (Einsparung von 0,85 € pro Halterung × 180.000 Stück/Jahr = 153.000 € jährliche Einsparung). Keine Risse oder Oberflächenfehler nach der Pulverbeschichtung (Aushärtung bei 200 °C für 20 Minuten). Der Kunde hat diese Ersetzung nun auf drei zusätzliche Teilenummern ausgeweitet.

Anwendungsszenarien und Empfehlungen zur Materialauswahl

Vorteile von eingelegtem und geöltem Blech

Hervorragende Maßgenauigkeit: ±0,05 mm Dickentoleranz (überprüft durch Ultraschall-Dickenmessgerät vor Ort, Inspektionsbericht ist jeder Spule beigefügt)

Hervorragende mechanische Eigenschaften: Streckgrenze 235–345 MPa, Dehnung ≥ 38 % (gemäß JIS Z 2241-Zugtest, Probe aus jeder Charge)

Hervorragende Verarbeitbarkeit: Erfolgreiches Tiefziehen bis zu einem Ziehverhältnis von 2,2 (validiert in unserem hauseigenen Presslabor vor der Massenproduktion)

Qualitätssicherung und Rückverfolgbarkeit der Lieferkette

Mühlenquelle: Unsere Spulen stammen von Baosteel, Shougang und HBIS (mit vollständigen Mühlentestzertifikaten EN 10204 Typ 3.1).

Inspektion durch Dritte: SGS/BV-Inspektion wird am Verladehafen akzeptiert. Auf Anfrage stellen wir Protokolle zur Konzentration des Beizbades während des Prozesses zur Verfügung.

Rostschutzgarantie: Bei Innenlagerung (RH < 60 %, Temperatur 15–25 °C) garantieren wir 6 Monate lang kein Rotrost (Verlängerung von standardmäßig 3 Monaten durch unsere VCI-Öloption).

FAQ

F1: Was ist der Unterschied zwischen gebeiztem und geöltem Stahlblech und kaltgewalztem Stahlblech?

A1: PO-Stahlblech (gebeizt und geölt) basiert auf warmgewalztem Stahl mit Beizbehandlung und ist kostengünstiger. Kaltgewalzter Stahl hat eine ultraglatte Oberfläche und eine geringere Dicke von bis zu 0,3 mm für hochpräzise Teile. PO-Bleche eignen sich für Strukturteile mittlerer Präzision, während kaltgewalzte Bleche für Komponenten mit hohem Erscheinungsbild und strengen Toleranzanforderungen geeignet sind.

F2: Kann PO-Stahlblech direkt für Outdoor-Produkte verwendet werden?

A2: Nein. Das Rostschutzöl auf der Oberfläche bietet nur einen kurzfristigen, vorübergehenden Schutz während der Lagerung und Verarbeitung. Bei langfristiger Außeneinwirkung sind nachträgliche Oberflächenbehandlungen wie Lackieren, Verzinken oder Pulverbeschichten erforderlich, um die Korrosionsschutzwirkung zu erhöhen.

F3: Welchen Dickenbereich können Sie für PO-Stahlplatten anbieten?

A3: Unser Standarddickenbereich umfasst 1,0 mm bis 6,0 mm, anpassbare Breiten von 800 mm bis 2000 mm und Längen von 1000 mm bis 6000 mm entsprechend den Zeichnungsanforderungen des Kunden.

F4: Wie lange bleibt PO-Stahl bei normaler Lagerung rostfrei?

A4: Bei Lagerung in einem trockenen Innenlager ohne feuchte Luft oder chemische Gase kann das Rostschutzöl die Stahloberfläche 3–6 Monate lang schützen. Vermeiden Sie eine Stapelung im Freien, um eine vorzeitige Oxidation zu verhindern.
